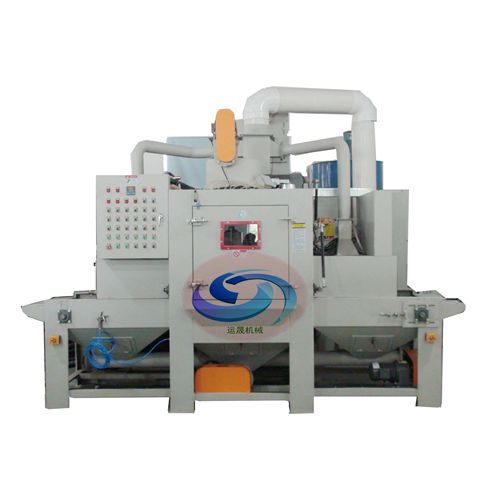

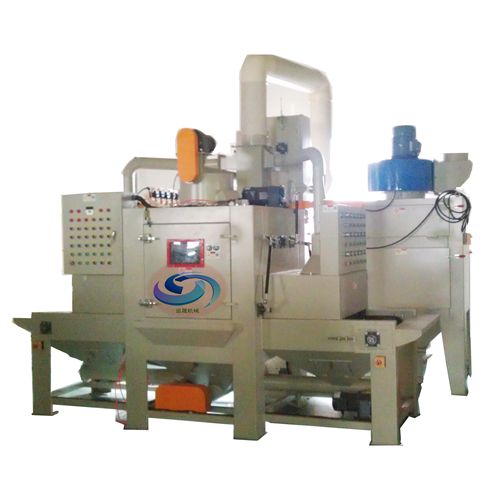

YCP-SJ-1213-18/LX自动输送式喷砂机

一、概述：

本公司是一家专业从事表面处理及相关非标产品研究开发、设计、制造、销售、技术服务于一体的现代化企业，运晟机械先后为国内外许多知名大型企业和国家级重点企业提供表面处理设备.

本机根据客户提供的产品特征，专门设计的皮带输送式自动喷砂机，用于手机外壳和笔记本电脑外壳的边面喷砂处理，可清除工件表面的结合纹、流纹及模痕等；满足对工件表面进行去毛刺、氧化皮、表面光饰、电镀或喷涂前预处理等工艺要求。

本套设备主要由主机、螺旋输送机、斗式提升机、旋风分离器、喷枪摆动系统、工件输送系统、除尘系统、电气系统、空气压缩机(用户自备)组成。

喷砂介质：0.1～0.4mm玻璃珠、钢丸、钢砂、金钢砂等。

工件喷砂要求：铝合金压铸件外表面喷砂。

加工范围：本机适用于长度≤1000mm，宽度≤600mm，高度≤60mm产品外表面喷砂处理。

加工效率：以贵公司产品为样件喷砂，理论上皮带输送速度约0.3～1.2m/min，实际皮带输送速度以客户工件形状及喷砂效果确定。

设计标准：

JB／T8355—2008        抛喷砂设备通用技术条件

GB/T8923-2008          涂装前钢材表面锈蚀等级及除锈等级

GB16297－2008         大气污染物综合排放标准

GB／T5226.1－1996    工业机械电气设备第一部分：通用技术条件

GBZ 1－2002             工业企业卫生标准

GB12348－2008        工业企业厂界噪声标准

 二、工作流程：

工人只操作控制系统和装卸工件，工件表面喷砂由机器自动完成。

加工顺序如下：

1、喷砂时，工人将工件放在喷砂机输送皮带上(小型、较轻工件，客户需自备夹具)。

2、输送皮带带动工件至喷砂舱，喷枪按所需方位对工件进行自动喷砂。（型腔较复杂的工件，可能会出现死角，有喷不到的地方，需调整喷枪的角度或工件摆放的位置）。

3、加工好的工件随即进入吹净舱，吹净枪将残留在工件上的砂尘吹净，再从传动装置另一端输出。

4、工人从输出端卸下工件。

5、本机采用连续加工方式。

三、本机特点：

1、操作简单，效率较高，可根据不同的工艺要求更换不同粒度的砂料，砂料自动循环使用，节约成本。

2、工件输送速度根据工件的工艺参数可无级调速，达到满意的喷砂效果。

3、喷枪采用角度摆动方式，并可微调各种喷射角度，以达到良好的加工效果。

4、砂料循环回收采用螺旋输送、斗式提升方式，可以完全保证砂料的循环利用，决对不会出现砂料堵死，而不能循环的现象。

5、本机配有提升机构，能够保证贮料槽内有充足的砂料。

6、配置有滤芯式除尘器，能将工作中产生的粉尘完全清除。

四、喷砂机主要结构：(见设计方案图)

1、主机外壳：

采用3mm厚钢板焊接而成，表面喷漆。在进料、出料端设有护罩及橡胶皮防止灰尘外逸，机舱下部有过滤网防止大的杂物和工件掉入砂料中。在吸净舱内设有吹净气枪吹净残留在工件上的砂尘。喷砂机主机上设有观察视窗，可以观察整个加工过程，随时处理突发情况。

喷砂区尺寸：1200mm(长)×1300mm(宽)×820mm(高)。

主机外形尺寸：3400mm(长)×1300mm(宽)×1920mm(高)。

整机外形尺寸：3800mm(长)×1300mm(宽)×3000mm(高)。

2、工件输送装置：

本机工件输送采用10条C型三角皮带输送，输送电机采用台湾城邦牌三相齿轮减速电机，电机功率为0.75kw。电机由变频器控制，输送带速度可在0.4～2m/min范围内由变频器无级调速。喷砂时皮带实际输送速度由产品喷砂工艺要求定出。在主机的输出端和输入端分别安装一个急停按钮。

3、横向螺旋输送装置：

本机机舱下部配置有一组螺旋输送装置，可将工件与输送带上部堆集的砂粒在掉入两侧机舱时自动回收，使砂粒能及时循环使用，提高喷砂加工效率。螺旋输送机，螺旋输送器采用焊接结构，为保证寿命，螺旋叶片采用特种工艺的耐磨材料。

螺旋输送机构由输送螺旋轴、筒体、电机、轴承等组成。螺旋输送装置由三相齿轮减速电机带动，功率为0.75kw。

4、喷枪摆动装置:

喷枪摆动采用连杆摆动机构，喷枪作角度摆动，喷枪摆动距离和位置可根据喷砂效果进行调整，喷枪摆动速度为15m/min。摆动电机采用台湾城邦牌三相齿轮减速电机，功率为0.75kw。

5、喷枪组：

本机配置18支喷枪，喷枪材料采用铝合金，型号：YCP-B。喷嘴材质采用优质耐磨碳化硼。喷嘴通径：Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控，可以设置为全部摆动，也可以设置为全部不摆动。每支喷枪启动采用单独控制，根据加工要求可以启动所需喷枪数量。

6、纵向螺旋输送系统：

本机机舱下部配置有一组螺旋输送系统，可将工件与输送带上部堆集的砂粒掉入两侧机舱时自动回收，使砂粒能及时循环使用，提高喷砂加工效率。螺旋输送机，螺旋输送器采用焊接结构，为保证寿命，螺旋叶片采用特种工艺的耐磨材料。螺旋输送装置由三相齿轮减速电机带动，功率为0.4kw。

7、斗式提升机(简称斗提机)：

斗提机主要由减速机、上下滚筒、输送皮带、料斗、封闭壳体和涨紧装置等组成。

斗提机壳体采用折弯成形焊接结构。斗提机罩壳上设有检修门，可维修及更换提升料斗。打开底部壳体的检修门盖，可以维修下部机构，排除底部弹砂堵塞。本机采用平皮传动。工作时，固定在输送皮带上的料斗将提升机底部的砂料刮起，然后在斗提机电机的驱动下，将砂料提升到顶部，最后靠离心重力方式落料，将砂料送入分离器。

为了保证工作时输送皮带不打滑，滚筒制成鼠笼型，这样既提高了提升皮带与带轮的摩擦力，避免了老式光皮带轮打滑现象，又降低了提升皮带的预紧力，延长了皮带的寿命。同时斗提机设有一套涨紧装置。当皮带松弛时，通过调节斗提机上部两侧的调整螺栓，可以涨紧皮带。

提升机构由三相齿轮减速电机带动，功率为1.5kw。

8、送料螺旋输送系统：

本机提升机下部配置有一组螺旋输送系统，可将砂粒及时的输送到贮砂罐没，使砂粒能及时循环使用，提高喷砂加工效率。螺旋输送机，螺旋输送器采用焊接结构，为保证寿命，螺旋叶片采用特种工艺的耐磨材料。

螺旋输送装置由三相齿轮减速电机带动，功率为0.4kw。

9、贮料槽：

贮料槽：用3mm优质低碳钢板焊接而成，表面喷漆处理。

10、吹净枪：

本机在主机的进、出口处各配置一组风刀用于喷砂完成后，工件的吹净。

本机配有一把手动吹净枪，用于喷砂完成后，工件和机台的吹净。

11、集砂斗：

由3mm优质低碳钢板焊接而成，表面喷漆处理。集砂斗内设置有过滤网, 防止工件或者较大杂物掉入料舱内，堵塞喷枪而影响正常的工作。

12、检修门：

由3mm优质低碳钢板焊接而成，表面喷漆处理，其上配有观察视窗，以便于观察喷砂加工过程，随时处理突发意外情况。

13、除尘系统：

本机配置一台滤芯除尘器，配制中日合资PHOENIX牌专用除尘滤芯，过滤效率为：99%大于10微米粒子。它可使粉尘与气体有效地分离, 将工作中产生的粉尘清除，大大降低对环境污染造成的危害。其废气排放可达国家环保排放标准(GB-/T16157-1996)：TSP≤120mg/m3。

滤芯除尘器由高效滤芯、反吹滤芯机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。

1)、机体由3mm优质低碳钢板焊接而成，内外表面喷漆处理。外形尺寸：1300×1000×1910(mm)。

2)、高效滤芯φ320×750，共6件。高效滤芯进行除尘处理，净化效果符合国家环保标准。高效滤芯用100%的聚脂纤维材料制造，厚度0.7mm，透气度10um，气阻2.98mbar(保证空气流速为1000px/s时，所需要的压力为2.98mm水柱)，耐温能力最高130度。

3)、离心风机4-72型，A式传动，功率为：7.5KW，转速：2900转/分。

4)、反吹滤芯机构由贮气罐、脉冲电磁阀、气管等组成。

5)、集尘斗车由3mm优质低碳钢板焊接而成，表面喷漆处理。外形尺寸：400×400×300(mm)。

6)、风管由PVC管连接而成，表面喷漆处理。风管弯头处配置风量调节板调节进风量的大小。

7)、清灰方式：脉冲振动清灰。

14、电气系统：

1)、电气系统由过滤器、压力表、调压阀、电磁阀、行程开关、电机及相应的管路及控制元件组成。

2)、电源设置为三相五线制(380V，50HZ)，并同时设置有漏电保护开关。

15、空气压缩系统(客户自备)：

喷砂压力按工艺要求可进行调整，压力由1~7bar不等，喷枪由调压阀控制，并配有压力表显示，要求空压机满足空气压力不小于7bar，18支喷枪需配备流量18m3/min干燥压缩空气(由用户自备)，并配备一个2m3贮气罐。

16、能源配置及消耗：

1、离心风机1台：  功率7.5kw；   (德庆)

2、喷枪摆动电机1台： 功率0.75kw；  (城邦)

3、输送电机1台：  功率0.75kw；  (城邦)

4、横向螺旋电机1台： 功率0.75kw；  (城邦)

5、纵向螺旋电机1台： 功率0.4kw；  (城邦)

6、提升电机1台：      功率1.5kw；   (城邦)

7、送料螺旋电机1台：  功率0.4kw；  (城邦)

8、照明及控制电路：    功率约0.95kw；

9、机器总功率：        除空压机外约13kw。

五、供方选用的部件，保证质量。

六、整机符合需方提供的产品使用，喷砂效果要达到产品要求。

七、本机噪声可符合国家工业企业设计标准（GBZ1-2002）：工作地点噪声声级的卫生限值≤85dB(A)

八、供货清单如下：喷砂机1台套，合格证、说明书各1份。说明书提供本机的概述、机器安装、操作程序、设备常见故障及排除方法、设备保养、主要零部件清单、控制电路图和相关参数。

九、本方案未尽事宜由供、需双方协商解决。

十、本方案提供附图中的尺寸供参考，制作时尺寸会变动，但使用效果不变。

十一、付款方式：签订合同后预付50%；发货前付40%；安装调试好付清余款。

十二、交货日期：签订合同收到预付金后50天以内。

十三、保修期：壹年，易损件除外。

十四、本方案可以作为合同附件。
