YCP-GT-2228-40自动平板喷砂机

一、概述：本公司是一家专业从事表面处理及相关非标产品研究开发、设计、制造、销售、技术服务于一体的现代化新型企业，先后为国内外知名大型企业和国家级重点企业提供表面处理设备。本方案是根据平板类产品特性而专门设计的输送式自动喷砂机，可满足对工件表面进行清除锈层、氧化皮及少量的油污等要求，并可起到切削金属表面的作用。本套设备主要由主机、支架、工件输送机构、喷枪移动系统、喷枪组、吹净系统、砂尘分离系统、除尘系统、电气系统、空气压缩机（用户自备）、控制系统等组成。本机配置40支喷枪，喷嘴通径φ8mm，材质：碳化硼。本机采用滚筒输送，工件直接放在滚筒上，在工件的顶部安装16支喷枪和工件的两个侧面各安装12支喷枪，喷枪做水平、垂直移动喷砂。工件在滚筒作用下边向前运行边接受喷枪对它表面的喷砂加工处理，喷砂效果好。喷砂室采用一主两辅形式，即中间为主喷砂室，两侧为减压室，以利于改善密封性、回收砂，工件表面吹净。

工作原理：本机采用吸入式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器贮存箱内的磨料通过砂管吸入喷枪内，然后随压缩空气流由喷嘴高速射到工件表面，达到喷砂加工的目的。在工作状态时，压缩空气和砂料边混合边喷射，使压缩空气得到充分利用，空气的流量和砂料的流量便于调节，能得到理想的混合比，能源和砂料消耗少，清理效率高，适用于电子，飞机、机车配件、五金、化工等行业工件表面大面积清理处理。其主要功能如：

第一、喷射到工件表面的砂料在工件表面进行冲击研磨，把工件表面的杂质及氧化皮清除掉，使表面积增大，提高涂层的附着力，提高涂装质量。

第二、可以分散结构体内在残余应力，达到硬化工件表面，增加零件表面对塑型变形和断裂的抵抗能力，并使工件表层产生压应力，提高其疲劳强度。

第三、使工件表面上的缺陷和由于机械加工所带来的损伤减少，从而降低应力集中。

喷砂介质： 120#棕刚玉等。

工件介质：铝板、玻璃、钢板等板材。

件尺寸： 5000X1800X650mm（长X宽X高）。

铝板厚度：2~3 mm。

加工范围：本机适用于宽度≤1800mm,高度≤650mm板类零件的表面喷砂加工处理。

加工效率：实际产量以客户工件形状及喷砂效果确定。

输送带可调速度：0~2m/min。

喷砂输送有效速度：0.2~0.4米/分钟（40支喷枪）。

二、工作流程：

工人只操作控制系统和装卸工件，工件表面喷砂由机器自动完成。

加工顺序如下：

1、喷砂时，工人将工件放在喷砂机输送滚筒上。

2、输送滚筒带动工件至喷砂舱，喷枪按所需方位对工件进行自动喷砂。

3、加工好的工件随即进入吹净舱，吹净枪将残留在工件上的砂尘吸净，再从传动装置另一端输出。

4、工人从输出端卸下工件。

5、本机采用连续加工方式。

三、本机特点：

1、操作简单，效率高，可根据不同的工艺要求更换不同粒度的砂料，砂料自动循环使用，节约成本。

2、工件输送速度根据工件的工艺参数可无级调速，达到满意的喷砂效果。

3、工件自动进入喷砂区按要求喷砂，喷砂时间可由喷砂效果按需设定。

4、喷枪采用水平、垂直移动方式，并可微调各种喷射角度，以达到良好的加工效果。

5、本机配置有旋风分离器，能将磨料和灰尘有效分离能将逃逸的砂粒回收，降低磨料的损耗。

6、配置有滤芯除尘器，能将工作中产生的粉尘清除。

四、喷砂机主要结构：(见设计方案图)

1、主机外壳：

采用3mm厚钢板焊接而成，表面喷漆。在进料、出料端设有护罩及橡胶皮防止灰尘外逸，机舱下部有过滤网防止大的杂物和工件掉入砂料中。在吸净舱内设有吹净气枪吹净残留在工件上的砂尘。喷砂机主机上设有观察视窗，可以观察整个加工过程，随时处理突发情况。

喷砂区尺寸：2200mm(长)X2800mm(宽)X1500mm(高)。

主机外形尺寸：2200mm(长)X2800mm(宽)X2510mm(高)。

整机外形尺寸：10200mm(长)X3150mm(宽)X3400mm(高)。

2、支架:（2个）

本机输入、输出端配有支架，该支架上共分布有18支惰轮。可方便工件装入时轻松移动。

外形尺寸：4000(长)X2500(宽)X1310高)(㎜)。

3、工件输送装置：

传动滚筒采用45#实心圆钢制成，外加聚胺脂轴套，可保证工件承载强度与喷砂时轴的耐磨性和使用寿命，及工件表面喷砂效果。

传动滚筒由传动系统带动工作。传动系统由链轮系统、减速器与电机等组成。电机功率为3.7KW；电机采用变频器控制，传动滚筒运行速度由喷砂效果调节。其调速范围为0~2m/min

4、喷枪移动装置: （3组）

顶部喷枪采用连杆机构，喷枪作水平来回移动；两侧喷枪采用垂直提升机构,喷枪作垂直上下来回移动，喷枪移动距离和位置可根据喷砂效果进行调整，喷枪移动速度为15m/min。移动电机采用台湾城邦牌三相齿轮减速电机，电机采用变频器控制。

顶部摆动电极功率为2.2kw；

两侧摆动电极功率为1.5kw；

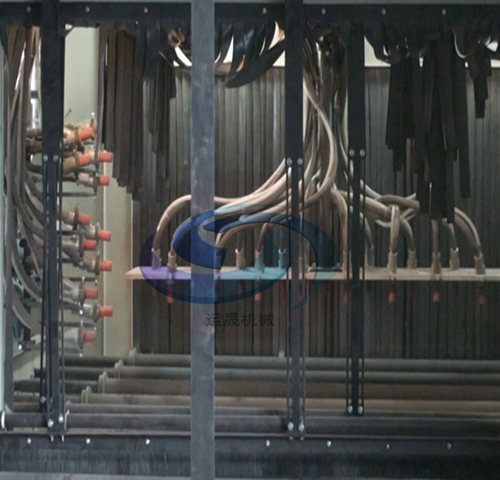

5、喷枪组：（3组共40支）

本机配置40支喷枪。喷枪材料采用聚胺脂，型号：B。喷嘴材质采用优质耐磨碳化硼。喷嘴通径：Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控。每支喷枪启动采用单独控制，根据加工要求可以启动所需喷枪数量。

6、吹砂枪：（配置2组）

吹净枪距离、角度可根据用户的需要调整且方便定位和固定；保证产品喷砂后的美观。吹净枪用于将工件表面残留的砂粒和粉尘清理到，便于后面的工艺流程操作。

7、旋风分离器：

旋风分离器由分离器、贮砂箱、盛砂盘、机架等组成 。

1）、旋风分离器由调节器、芯筒、筒体、进砂斗、回砂斗、过滤网等组成。

外形尺寸：￠800X1500mm。

A、调节器机体采用3mm优质低碳钢板焊接而成，表面喷漆处理。

B、芯筒由3mm的优质低碳钢板焊接而成，表面喷漆处理。

C、筒体由3mm的优质低碳钢板焊接而成，表面喷漆处理。

D、进砂斗由3mm的优质低碳钢板焊接而成，表面喷漆处理。

E、回砂斗由3mm的优质低碳钢板焊接而成，表面喷漆处理。

F、过滤网由3mm的优质低碳钢网板制成，表面喷漆处理。

2）、贮砂箱：由3mm的优质低碳钢板焊接而成。用于回收砂粒的贮存与喷枪砂管的连接，

3）、盛砂盘由3mm的优质低碳钢板焊接而成，用于砂料的更换。

4）、机架由50X50X2mm的方管焊接而成表面喷漆处理。

8、回砂除尘系统：

本机配置一台滤芯除尘器，它是喷砂行业中除尘效果最佳的一种新型产品，本机配制日本进口的PHOENIX牌专用除尘滤芯。其过滤效率为：99%于2.0微米粒子。它可使粉尘与气体有效地分离, 将工作中产生的粉尘清除，大大降低对环境污染造成的危害。其废气排放可达国家环保排放标准（GB-/T16157-1996）：TSP≤120mg/m3 。

滤芯除尘器由高效滤芯、反吹滤芯机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。

1）、机体由2mm优质低碳钢板焊接而成，表面喷漆处理。外形尺寸：1300X1200X1960（mm）。

2）、高效滤芯φ320x660，共6件。高效滤芯进行除尘处理，净化效果符合国家环保标准。高效滤芯用100%的聚脂纤维材料制造，厚度0.7mm，透气度10um，气阻2.08mbar（保证空气流速为1000px/s时，所需要的压力为2.98mm水柱）,耐温能力最高200度。

3）、离心风机9-19型，A式传动，功率为：7.5KW，转速：2900转/分。

4）、反吹滤芯机构由贮气罐、脉冲电磁阀、气管等组成。

5）、集尘斗车由3mm优质低碳钢板焊接而成，表面喷漆处理。外形尺寸：500X400X300（mm）。

6）、风管由1.5mm优质低碳钢板板焊接而成，表面喷漆处理。

７）、清灰方式:  脉冲振动清灰。

9、除尘系统：

本机配置一台滤芯除尘器，它是喷砂行业中除尘效果最佳的一种新型产品，本机配制日本进口的PHOENIX牌专用除尘滤芯。其过滤效率为：99%于2.0微米粒子。它可使粉尘与气体有效地分离, 将工作中产生的粉尘清除，大大降低对环境污染造成的危害。其废气排放可达国家环保排放标准（GB-/T16157-1996）：TSP≤120mg/m3 。

滤芯除尘器由高效滤芯、反吹滤芯机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。

1）、机体由2mm优质低碳钢板焊接而成，表面喷漆处理。外形尺寸：1600X1400X2150（mm）。

2）、高效滤芯φ320x660，共8件。高效滤芯进行除尘处理，净化效果符合国家环保标准。高效滤芯用100%的聚脂纤维材料制造，厚度0.7mm，透气度10um，气阻2.08mbar（保证空气流速为1000px/s时，所需要的压力为2.98mm水柱）,耐温能力最高200度。

3）、离心风机4-72型，A式传动，功率为：7.5KW，转速：2900转/分。

4）、反吹滤芯机构由贮气罐、脉冲电磁阀、气管等组成。

5）、集尘斗车由3mm优质低碳钢板焊接而成，表面喷漆处理。外形尺寸：500X400X300（mm）。

6）、风管由1.5mm优质低碳钢板板焊接而成，表面喷漆处理。

７）、清灰方式:  脉冲振动清灰。

10、电气系统

1）、电气系统由过滤器、压力表、调压阀、电磁阀、电机及相应的管路及控制元件组成。

2）、电源设置为三相五线制（380V，50HZ）,并同时设置有漏电保护开关。

11、空气压缩系统（客户自备）：

喷砂压力按工艺要求可进行调整，压力由1~7bar不等，喷枪由调压阀控制，并配有压力表显示，要求空压机满足空气压力不小于7bar，每支喷枪需配备流量1m3/min干燥压缩空气（由用户自备）,并配备一个3m3贮气罐(用户自备)。

12、能源配置及消耗：

1）、抽尘风机1台：  功率7.5kw；

2）、回砂风机1台：  功率7.5kw；

3）、输送电机1台：  功率3.7kw；   （城邦）

4）、喷枪移动电机3台：  功率2X1.5+2.2kw； （城邦）

5）、照明及控制电路： 功率约1.0kw；

6）、机器总功率：     除空压机外约25 kw。

五、供方选用的部件，保证质量。

六、整机符合需方提供的产品使用，喷砂效果达到产品要求。

七、本机噪声可符合国家工业企业设计标准（GBZ1-2002）：工作地点噪声声级的卫生限值≤85dB(A)

八、供货清单如下：喷砂机1台套，合格证、说明书各1份。说明书提供本机的概述、机器安装、操作程序、设备常见故障及排除方法、设备保养、主要零部件清单、    控制电路图和相关参数。

九、本方案未尽事谊由供、需双方协商解决。

十、本方案提供附图中的尺寸供参考，制作时尺寸会变动，但使用效果不变。

十一、付款方式：签订合同后预付50%；发货前付40%；安装调试好付清余款。

十二、交货日期：签订合同收到预付金后50天以内。

十三、保修期：壹年，易损件除外。

十四、本方案可以作为合同附件。
