YCP-TZ-1919P自动转盘式喷砂机

    本公司是一家专业从事表面处理及相关非标产品研究开发、设计、制造、销售、技术服务于一体的现代化企业，先后为国内外许多知名大型企业和国家级重点企业提供表面处理设备。

本方案是根据用户产品特性而专门设计的台车自动转盘式自动喷砂机，可满足对工件表面进行清除附着物、氧化皮等要求。

本套设备主要由主机、台车系统、转盘系统、压入式喷砂系统、 分离器、除尘箱、电气系统、空气压缩机(用户自备)、控制箱组成。

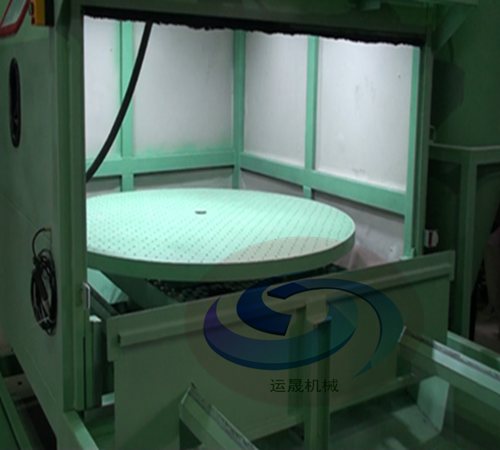

本机配置1支压入式喷枪，喷嘴通径φ8mm，材质：碳化硼。并配置1支吹净枪。在喷砂加工时，工人将工件放在台车转盘上，工件在台车的带动下自动进入喷砂舱，台车到位后，转盘带动工件转动，人工手执喷枪对工件型腔表面进行喷砂，喷砂完毕后，关闭喷枪，人工按下台车出舱按钮，台车出舱，人工装卸工件。

工作原理：本机采用压入式喷砂，在工作状态时，容器里压缩空气和砂料边混合边喷射，这样使压缩空气得到充分利用，空气的流量和砂料的流量便于调节，能得到理想的混合比，能源和砂料消耗少，研扫效率高，适用于船舶制造，飞机、机车车辆、桥梁、化工等行业金属表面大面积清理除锈。

其主要功能如：

1、喷射到工件表面的砂料在工件表面进行冲击研磨，把工件表面的杂质、氧化皮和油脂清除掉，使表面积增大，提高涂层的附着力，提高涂装质量。

2、可以分散结构体内在残余应力，达到硬化工件表面，增加零件表面对塑型变形和断裂的抵抗能力，并使工件表层产生压应力，提高其疲劳强度。

3、使工件表面缺陷和机械加工损伤减少，降低应力集中。

工件类型：铝合金压铸件。

工件重量：1500公斤。

工件尺寸：直径φ1650mm，厚度60 mm。

喷砂介质：24#～80#棕刚砂。

加工范围：本机适用于直径≤1650mm，高度≤600mm零件外表面喷砂处理。

加工效率：实际产量以客户工件形状及喷砂效果确定。

二、喷砂工艺流程:

1、合上电源开关，打开气源，启动风机电机；

2、将工件放置在台车转盘上；

3、按下“台车进舱按钮”，气缸拉动台车将工件送入机舱；

4、台车到位后，气缸门自动关闭，转盘自动启动，转盘带动工件旋转；

5、转盘启动后，人工手执喷枪进行喷砂加工；

6、喷砂完毕后，转盘电机停；人工按下“台车出舱按钮”，台车将工件送出机舱；

7、工人进行装卸工作，进入下一个循环。

三、本机特点:

1、本机采用自动台车转盘系统，可提高喷砂效率、降低人工劳动强度。

2、本机配制有人工吹净枪，喷砂完成后可将工件表面的砂尘吹落。

3、采用压入式喷砂，加工效率高，并能够对循环使用的磨料进行有效分离。

4、操作简单，故障少；密闭式空间，噪音低。

5、可根据不同的工艺要求更换不同粒度砂料，砂料自动循环使用，节约成本。

 6、本机配置旋风分离器，能将磨料和灰尘有效分离能将逃逸的砂粒回收，降低磨料的损耗。

7、配置有滤心除尘器，能将工作中产生的粉尘清除。
